Most programs and digital devices are tested using tests. The developer sets the input data, runs the program or hardware model, and compares the result with the expected result.
This approach is necessary, but it has an obvious limitation: the test shows that the system worked correctly in specific proven cases. It does not prove that the error does not exist in some other combination of input data and states.
Formal verification is trying to answer another question.: is it possible to prove mathematically that a given property of the system holds for all states that are included in the model being tested?
That is why formal methods are particularly interesting for processors, operating systems, industrial software, and other systems where a rare error can have a significantly higher cost than a typical software failure.
Testing and proof answer different questions
Let's imagine a simple function that accepts two 32-bit numbers.
You can write a thousand tests, a million tests, or randomly test even more options. If all of them are successful, confidence in the program increases.
But the number of possible pairs of 32-bit values is huge.:
2^32 × 2^32 = 2^64It is almost impossible to test each option with a regular launch.
The formal approach works differently. Instead of listing specific values, the input data is set symbolically, after which the checker examines all possible options simultaneously and tries to prove a given statement.
For example:
for any valid a and b
, the result of the function follows the specified ruleIf a proof is obtained, it applies not to one thousand selected examples, but to the entire state space described in the model.
Formal verification begins with the property
The most important part of verification is not the means of proof, but the precise formulation of what exactly needs to be proved.
For example, you can set properties for a queue:
if the queue is empty, reading does not return the old item.
if the queue is full, the new entry does not corrupt the existing data.
the order of the elements is preservedThe properties may be different for memory management.:
The processor does not access a page
that it does not own.
Two tasks cannot simultaneously gain
exclusive ownership of one page.For an arithmetic block, you can check whether the result matches the mathematical definition of the operation.
Formal verification therefore does not mean the abstract "prove the program correct". First, it is necessary to determine the specific properties regarding which the system is considered correct.
What happens during the check

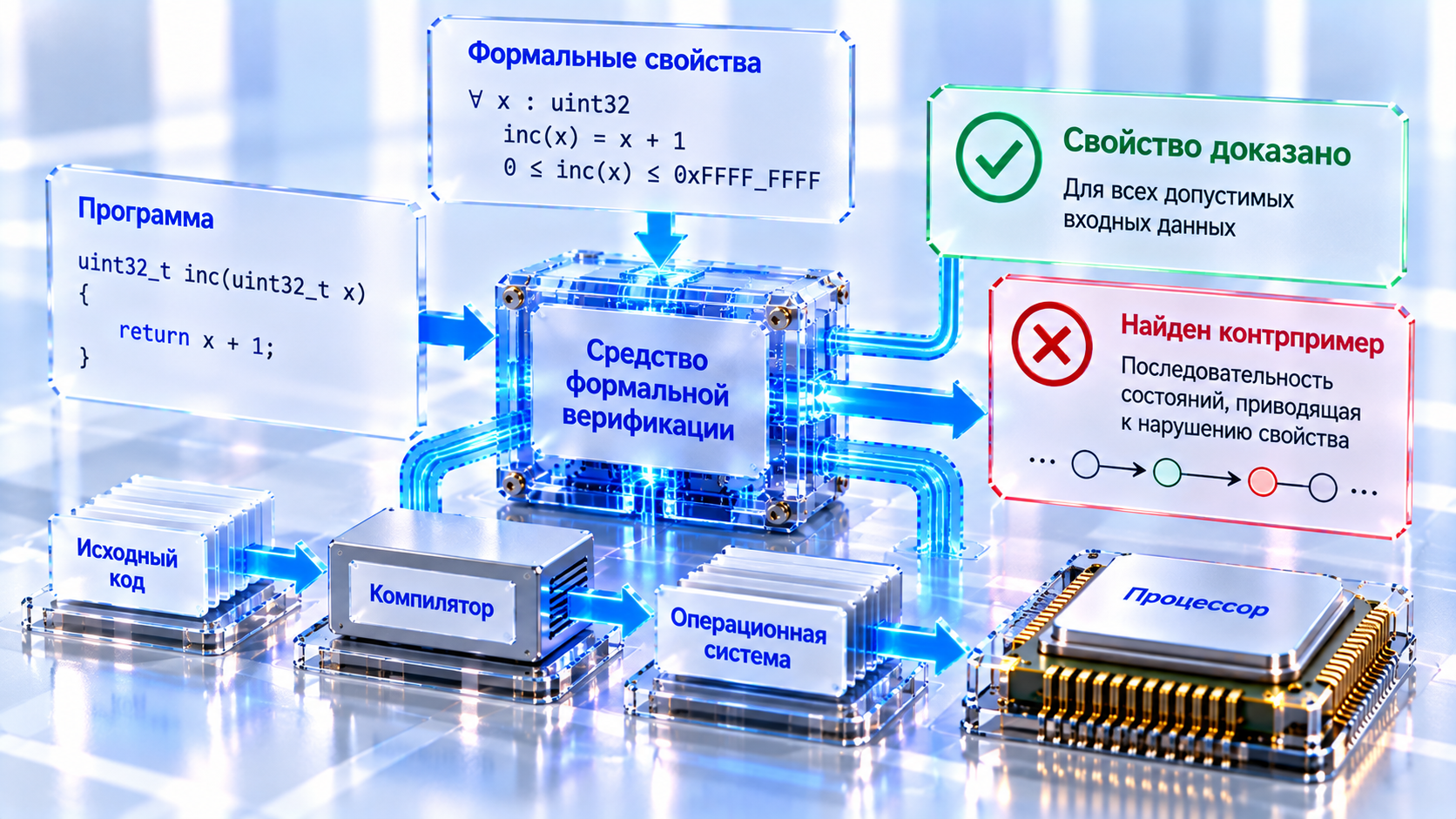

The simplified process looks like this:
Description of the system
+
formal properties
↓
mathematical model
↓
means of proof
↓
property proved
or
counterexample foundA counterexample is especially useful. If the property is violated, the checker can show a sequence of states leading to an error.
It looks like an automatically found test, but such a test does not appear by chance. It is a concrete proof that the stated property of the system is incorrect.
The developer does not just receive the message "verification failed", but the path to the state in which the violation occurs.
Why is this different from static analysis?
Static analyzers also examine the program without running it normally. They can find potential errors, memory malfunctions, unreachable code, or suspicious designs.
However, formal verification poses a more rigorous task.
If the static analyzer says:
there may be a mistake herethat means of formal verification is trying to determine:
can such an error actually occur
under the conditions of a given model?or prove that it is impossible.
At the same time, the boundary between approaches is not always absolute: modern development tools can combine several methods.
How is the program formally checked?
For a regular program, you can describe the state before the function is executed and the state after it.
For example, the function should increment the counter:
before:
counter = N
after:
counter = N + 1But the actual program almost always requires more complex conditions.
You can specify that:
a pointer is acceptable
the buffer size does not exceed the limit
The rest of the data should not change.
the result is within the acceptable rangeAfter that, it is checked that each possible branch of the program retains these properties.
This is how you can prove individual functions, modules, and small algorithms.
Why is it harder to check large programs?
The problem of formal verification is the growth of the state space.
Each variable, branch, loop, execution flow, and part of the memory increases the number of possible system states.
For a small block, there may be relatively few of them. For a complete modern operating system, the number of combinations becomes huge.
Therefore, large systems rarely try to prove themselves as one monolith.
A different approach is used: the system is divided into components, each with its own contract, and then the properties of the individual parts and the rules for their interaction are proved.
That is why architectural simplicity becomes important not only for implementation, but also for the possibility of verification.
What can be checked in the operating system
The operating system is located between the program and the hardware, so its properties are especially important.
For example, you can check the insulation:
process A cannot read the memory of process B
without an explicitly allowed mechanism.You can check resource management:
the same memory page
cannot belong
to two independent owners at the same timeYou can formalize system calls, context switching, queue operation, and privilege change rules.
Systems where the number of basic states and transitions is intentionally limited are particularly well verifiable.
If the architecture of an operating system contains dozens of hidden mechanisms and a large number of implicit states, the proof becomes much more difficult.
Is it possible to formally check the processor
Yes. A digital circuit is also a system of states.
The processor registers form the current state, the input signals set the effects, and the clock transition determines the next state.
You can, for example, check:
ADD always performs the required addition
an invalid command does not change
the architectural state.
switching to a new address really
cancels out the younger teams.
writing to memory takes place
only under the allowed condition.For a pipelined processor, it is especially important to prove the correspondence between a complex internal implementation and a simpler architectural model.
That is, it must be shown that, regardless of the internal stages, the processor behaves as required by the description of its instruction set.
Checking the processor does not mean checking the transistors.
Formal verification always has a level of abstraction.
If we check the processor description in the language of digital circuits, then we prove the properties of this particular model.
There are other stages between it and the physical crystal:
Circuit description
↓
synthesis
↓
placement
↓
tracing
↓
physical crystalEach transition adds its own assumptions and tools.
Therefore, it is more correct to say not "the processor is fully proven", but to specify exactly which model has been tested and which properties have been proven for it.
This rule applies to all formal verification.
The proof always has boundaries
Any formal proof is constructed relative to some model.
If the model assumes:
The memory works without physical errorsthat proof doesn't say anything about the cell being damaged due to a hardware defect.
If the processor model does not include a specific The I/O device, processor proof is not automatically distributed to this device.
If the compiler is outside of the test loop, it is assumed that it correctly converts the source program into machine code.
Therefore, one of the main issues of formal verification is not only:
What has been proven?but also:
What do you still have to trust?This remaining set of untested components is often referred to as the trusted backbone of the system.
The smaller the trusted base, the better
Let's imagine a chain:
the source code
↓
compiler
↓
machine program
↓
operating system
↓
processor
↓
hardware devicesIf only the original function has been formally verified, but the compiler or operating system can change its behavior, the final proof is of limited force.
Therefore, the long—term goal of formal methods is not necessarily to prove absolutely everything, but to reduce the number of components that have to be trusted without independent verification.
You can check different levels and link the results together.
This is where the idea of a testable computing stack comes in.
The program and the processor should be talking about the same thing.
There is another important problem: different levels of the system may have different representations of a single operation.
The program considers that a single operation is being performed, the compiler converts it into several machine instructions, and the processor executes them through many internal states.
If the properties of each level are formulated independently, gaps may remain between the proofs.
A stronger approach is to create a common formal semantics.:
what does the operation mean in the language?
how is it converted to machine code?
what should a machine command do?
how is this implemented in the hardware?Then the proof of one level can be linked to the proof of the next.
This is much more complicated, but it is this approach that allows us to talk no longer about a separate proven module, but about a verifiable chain of calculations.
Why simple architecture helps
Formal verification is not free.
The more hidden states, special cases, and exceptions a system contains, the more complex its model and proof are.
Therefore, solutions that seem to be architecture limitations sometimes give an advantage in the level of verifiability.
For example:
a small set of machine commands
Simple memory rules
explicit ownership of resources
limited number of device types
short and unambiguous state transitionsall these properties reduce the space that needs to be analyzed.
The processor may be less versatile at the level of individual mechanisms, but it is much more understandable as a whole system.
Formal verification does not cancel the tests.
Evidence and testing should not be contrasted.
The tests are good at finding practical implementation errors, problems interacting with real equipment, time violations, and many situations that are not included in the formal model.
Formal verification, in turn, examines all possible states well within an explicitly defined model.
Therefore, the most reliable approach combines several methods:
formal verification of properties
tests
simulation
checking on real hardwareEach method answers its own part of the question about the correctness of the system.
From "it" to "you can explain why it works"
In conventional development, a system that has passed a set of tests is often considered a sufficient result.
This may not be enough for mission-critical calculations.
Formal verification offers another level of requirement: the developer must not only show a working example, but also formulate precisely which properties of the system are mandatory and why they cannot be violated within a given model.
This changes the very approach to architecture.
The system has to be designed so that its states and transitions can be described accurately enough. Therefore, formal verification does not become the last stage of checking the finished product, but one of the factors affecting the design of programs, the operating system and the processor from the very beginning.
The main idea here is simple: testing shows that the error did not appear in the verified cases. Formal verification attempts to prove that a certain class of errors is impossible in the entire state space of a given model.
And the closer the software comes to managing industrial equipment, infrastructure, and other mission-critical systems, the more valuable this opportunity becomes.
