QYDYR_NEXUS: A topological infrastructure for secure photonic computing based on the GIDEON architecture
Authors: Stanislav Chernenko; Oleg Basargin (Sfiralium Lab)
Introduction: overcoming the "silicon barrier" in backbone networks
Modern transcontinental highways that ensure the functioning of the Digital Silk Road project Way), have reached a critical point in their development. With the transition to 400G+ and higher data standards, the industry has faced physical limitations of scalability.
The main "information friction" in modern networks is not the bandwidth of the optical fibers themselves, but the electronic level of signal processing. Traditional systems rely on active DSP processors (Digital Signal Processor) for software error correction and phase distortion compensation. This creates two fundamental obstacles.:
This work presents the QYDYR_NEXUS infrastructure system, which offers a paradigm shift: the transfer of critical signal control functions from the active software layer to the passive topological layer. We propose using the properties of the geometry of space itself to transmit future data, which will overcome the "silicon barrier" and transform the backbone from a passive channel into a highly efficient photonic computing complex.
1.2. The problem of DSP processors: energy and delays
The traditional architecture relies on active DSP chips (Digital Signal Processor) for software error correction (FEC) and phase distortion compensation. This raises two fundamental problems.:
- Thermal barrier: Processor power consumption grows exponentially along with the transfer rate, requiring massive cooling systems, which makes communication nodes energy-dependent and fragile.
- Latency: software algorithms corrections are made by micro-delays, which, when cascading through many highway nodes are becoming critical for real-time systems. time and quantum computing.
1.3. Paradigm shift: from silicon to topology
This work presents the QYDYR_NEXUS infrastructure system, developed on the basis of the GIDEON computing architecture. The GIDEON architecture implements the transition from transistor computing logic to topological flow logic, while QYDYR_NEXUS explores the possibility of practical application of this approach in backbone photonic networks. The essence of the proposal is to transfer part of the signal correction functions to the level of Layer 0 by means of a topologically organized waveguide geometry.
1.4. Goals and objectives of the study
This publication aims to substantiate:
1. The possibility of forming a highly coherent photonic signal with a reduced level of phase mismatches.
2. The effectiveness of dynamic flow control through a topological framework (Conductor).
3. Prospects for integrating the system into the existing infrastructure without replacing the transceivers, which makes the solution economically feasible for backbone network operators.
1.4.1. Conceptual foundations of the GIDEON architecture
To describe the principles of the QYDYR_NEXUS system, we introduce two defining concepts underlying our topological logic.:
Chronomaterial is a fundamental topological medium in which data is not just transmitted, but exists as a flow geometry. The information capacity of such an environment is determined not only by the fiber bandwidth, but also by the time parameters of signal retention in a closed topological loop.
Chronal shift is a functional management tool with which the "Conductor" module adjusts the parameters of the data flow. By dynamically reconfiguring optical paths (lengthening, entanglement, or channel separation), the system achieves the required phase coherence, transferring signal correction from the electronic level to the topological one.
1.4.2. Competitive advantages and comparison with analogues
Compared to existing and developing optical signal processing methods, the architecture QYDYR_NEXUS offers a fundamentally different approach:
· Unlike active DSP modules: QYDYR_NEXUS performs phase correction at the passive physical layer (Layer 0). This reduces computational heat dissipation to zero and completely eliminates cascading algorithmic delays.
· Unlike photonic crystals: photonic crystals rely on the rigid, static properties of a periodic lattice. Our architecture, on the contrary, allows for dynamic reconfiguration of optical paths (Chronal shift) using the micromechanical module "Conductor".
· Unlike topological insulators, topological insulators require specific crystal structures with complex spin-orbit interactions. The sefiral implements topological phase protection solely due to the macroscopic 3D geometry of the waveguide, which makes the production of the system technologically affordable.
1.5. Relation to previous research
The present study is an applied continuation of a series of studies and the creation of the GIDEON architecture, in which the mathematical apparatus of topological logic, the concept of spherical waveguide geometry, the results of quantum verification on the IBM platform, phase stability modeling and noise suppression tests were presented. Detailed graphs, methodologies, and results of computational experiments are provided in previous publications [Ref: https://doi.org/10.5281/zenodo.18781163 ].
As part of the current phase of the Sfiralium Lab project, a physical prototype of a sfiral interferometer is being assembled, designed for experimental verification of results previously obtained in simulation, including the study of hardware suppression of phase mismatches in real optical conditions.
1.5.1. Experimental verification and 3D modeling of the prototype
As part of the QYDYR_NEXUS architecture development Digital 3D models of key system components were created, including:
- Sephiroth interferometer (phase noise suppression structure)
- topological the Nexus node (MEMS-the basis of flow routing)
- spatial a model of waveguide integration in a glass matrix
These models serve as an intermediate stage between the mathematical concept and the physical implementation of the system.
Technological parameters of waveguide production
The femtosecond laser recording (Direct) method is supposed to be used to create a physical prototype. Laser Writing) in an optical quartz glass matrix. Forming 3D waveguides of sphiral topology are provided by a local change in the refractive index under the influence of ultrashort pulses. An important reproducibility factor is the scalability of the mathematical model itself: the central S-loop consists of small half-turns with a scale factor 0.5 relative to the main contours. This allows the 3D model to be divided into 4 basic segments (quadrants) when programming the G-code, ensuring high accuracy of the spatial positioning of the laser at the production stage.
Visualization and experimental models
| Figure 1. Sphiral node topology |

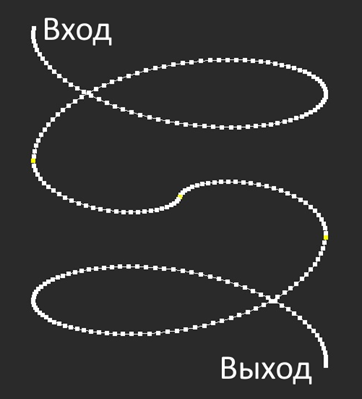

The topological node "Sphiral Fig.1": the principle of laminar inversion of chirality of an optical signal.
Figure 1. Sphiral node topology
The fundamental logic of data processing in the QYDYR_NEXUS system is based on two key geometric modules shown in Figure 1. The topological node "Sefiral" (A) provides laminar purification of the signal from phase noise, then how does the dipole configuration (B) serve as a base for precision flow control using MEMS actuators

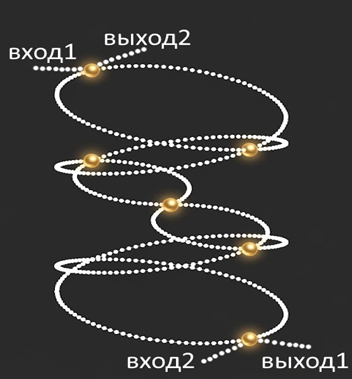

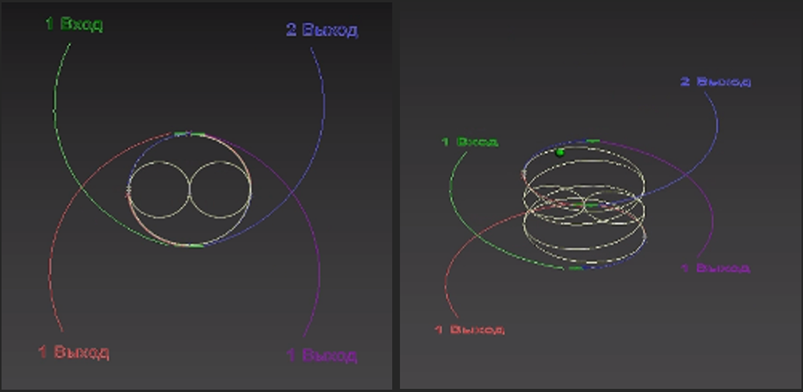

Topological base of the interferometer Fig.2: dipole configuration of waveguide channels for phase shift control.
Figure 2. Dipole configuration
| Figure 2. dipole configuration |
Figure 2 shows the dipole configuration that serves as the geometric basis for our interferometer. It is this waveguide structure that sets the necessary conditions for the phase shift. The physical implementation of the interferometer on this basis involves the integration of MEMS drives that modulate the light passing through these geometric contours.
- 3D model sphiral interferometer [https://www.youtube.com/watch?v=StS8a5VQgqs]
- Model integration of waveguides into a glass matrix: [https://www.youtube.com/watch?v=P_jUewqGnH0]
- Demonstration the work of the topological node Nexus: Transferring the logic of the node for n – measuring beam as an operator of the number of channels for the core of sphiral interferometers from the previous publication [https://www.youtube.com/watch?v=bf5jdmhhBNk]
The role of these models in architecture
Experimental visualization of the prototype
As part of the project, 3D models of the physical implementation of a spherical interferometer in a glass medium were developed.
The models demonstrate:
- the geometry of the waveguides in the volume glass
- the structure of interference cores
- possible layout The N-channel node of the Nexus
(The materials are available in the form of 3D visualizations and video demonstrations of the prototype)
Links to the video:
- https://www.youtube.com/watch?v=FHu_LIKwB5o
- https://www.youtube.com/watch?v=BX3TDFYQv48
- https://www.youtube.com/watch?v=tLuDEXHgGNg
| Figure 3. Illustrations of 3D models |

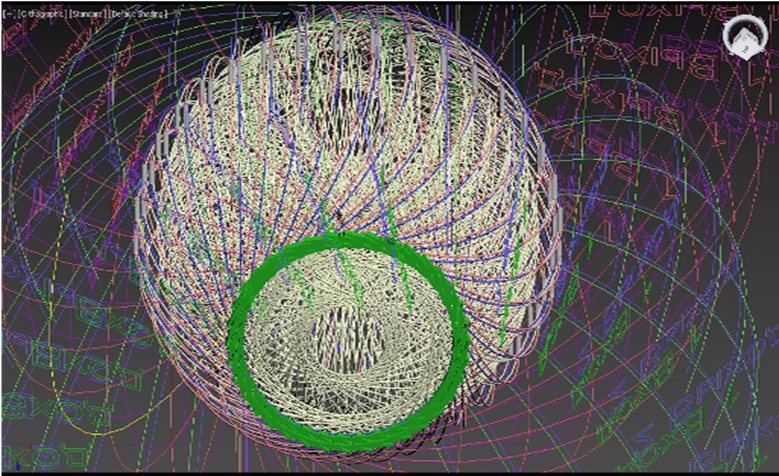

Illustrations of 3D models in Fig.3.4.
Figure 3. Illustrations of 3D models
Figure 4. Illustrations 3D models
The presented 3D structures are not decorative visualizations, but are used as:
- geometric checking the topological stability of the structure
- preliminary validation of interference paths of a photonic signal
- visual the form of transition from a mathematical model to an engineering prototype
Implementation status
These models are a pre-physical prototype stage designed for:
- testing interference geometries
- evaluations symmetries/antisymmetries of waveguide channels
- Preparation femtosecond laser recording of a structure in glass
1.6. The architectural hierarchy of the platform: GIDEON and QYDYR_NEXUS
Within the Sfiralium Lab ecosystem, it is necessary to distinguish between the fundamental computing architecture of GIDEON and the QYDYR_NEXUS application infrastructure system.
GIDEON is a basic topological computing platform (core architecture) that includes the mathematical apparatus of topological logic, interference flow control methods, spatial reconfiguration mechanisms, software verification, and principles of operation of mirror-antisymmetric waveguide structures.
QYDYR_NEXUS is a specialized application implementation of the GIDEON architecture, adapted for the tasks of backbone photonic communication, topological switching and secure data transmission in the Digital Silk Way infrastructure.
Thus, GIDEON acts as a fundamental computing core, then how QYDYR_NEXUS represents an industry-specific infrastructure implementation of this architecture for the telecommunications sector.
2. Theoretical foundation: topological logic of trinity
2.1. Physics of balance: Sefiral as a volumetric evolution
Traditional photonics is limited to planar circuits, where the logic of "0" and "1" is implemented through the interruption of the flow. In the GIDEON computing architecture, the transmission logic is based on a continuum flow topology instead of discrete binary switching. QYDYR_NEXUS uses this principle as the applied basis of the backbone photonic infrastructure. The fundamental element of the system is the Sefiral— a mirror-antisymmetric structure that represents a three-dimensional evolution of the symbol of the Great Limit (Tai Chi). Unlike flat models, the Sefiral implements a continuous resonant circuit, where two turns (left and right) compensate each other using the mirror-antisymmetric geometry of the waveguide for hardware annihilation of phase disturbances before they turn into errors requiring software correction.
2.1. Physical mathematics: how geometry replaces the processor
The question often arises: how is a static form ("Sefiral") can it perform the functions of a complex processor? The answer lies in the transition from the logic of electronic computing to the logic of topological processing.
In a typical computer, signal processing requires current that passes through logic gates (transistors). It takes time and energy. In our architecture, the waveguide shape itself serves as a computational field.
· Geometry as a function: imagine an interchange on the road: a car (signal) is driving along it, and its direction changes by itself — not because the driver turned the steering wheel, but because the road bends in a certain way. In GIDEON, the signal "passes" through specified topological bends (Sphiral), and its phase or chirality changes automatically. This is an on-the-fly calculation.
· Why it works without current: the geometry "cleans" the signal due to the physical law of conservation of momentum and phase resonance. Light passing through the "Sefiral" encounters resistance to noise, which is simply "extinguished" in the bends of the shape. This happens without consuming electricity, as we use the passive energy of the photon stream itself.
· Analogy: if a DSP processor is a "controller" that stops each machine to check it, then a topological node is a "geometric maze" where the correct path for data is embedded in the walls themselves.
Thus, complex mathematical operations — inversion, noise filtering, routing — are translated from the program code into the physical form of the material. We don't "program" the signal, we "shape the space" through which it passes.
2.1.1. Mathematical model of phase compensation in an open complementary system
In this section, we show how the geometry of a spherical waveguide implements phase distortion suppression in hardware without active electronic correction.
Geometric formulation
The sefiral is an open complementary system consisting of three consecutive topological sections.:
1. The left turn is chirality +γ
2. S-transition (laminar inversion zone) — smooth rotation of the plane of polarization by 180°
3. Right turn — chirality –γ (mirror-antisymmetric)
The total length of the system is much less than the coherence length of the source, which allows us to consider the polarization transformation deterministically.
Matrix description (Jones formalism)

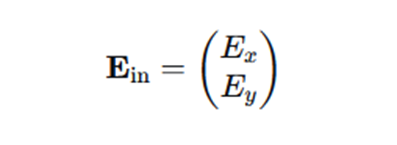

Let the input signal be described by a Jones vector:
Each element of the spiral is represented by a unitary rotation matrix of the plane of polarization.
Left turn (turn by angle +γ):

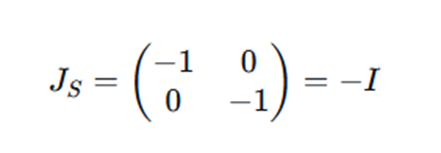

S-transition (inversion, 180°):
Physically, the S-junction is an adiabatic rotation of the waveguide, in which the mode retains its polarization relative to the local geometry, but an inversion occurs in the laboratory coordinate system.

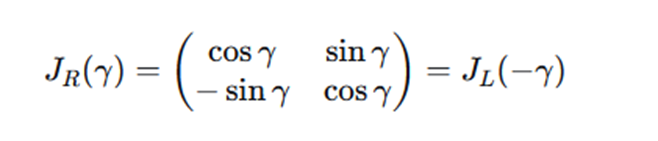

Right turn (turn by an angle –γ):
The final transformation
The complete matrix of the system:

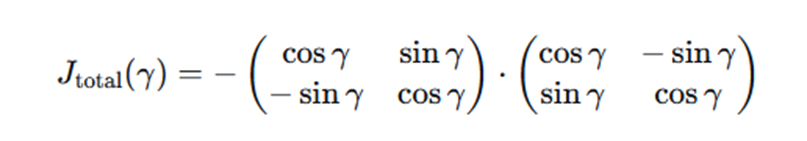

We substitute:
We calculate it step by step.
First, the product JS · JL(γ) = –JL(γ).
Then:
Let's perform the multiplication:
· Element (1,1): cosyy·cosyy + sinyy·sinyy = cos2yy + sin2yy = 1
· Element (1,2): cosyy·(–sinyy) + sinyy·cosyy = –cosyy sinyy + sinyy cosyy = 0
· Element (2,1): (–single)·cosγ + cosγ·sinγ = –sinγ cosγ + cosγ sinγ = 0
· Element (2,2): (–sinyy)·(–sinyy) + cosyy·cosyy = sin2yy + cos2yy = 1

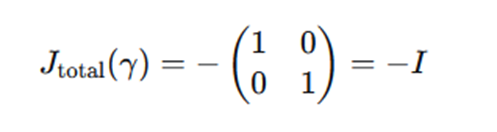

Thus:
The physical result
The resulting expression means:
1. The output polarization is identical to the input polarization (up to the global sign -1, which corresponds to a phase shift of π and does not affect intensity detection).
2. Dependence on γ has been completely reduced — the system works for any angle of rotation in turns.
3. Any low-frequency phase distortion introduced by the left turn is automatically compensated by the right one due to the antisymmetric geometry.
Topological stability
The matrix –I commutes with any unitary transformation. This means that small random inhomogeneities along the waveguide (temperature gradients, micro—bends) do not violate compensation - the system is topologically protected.
Connection with the claimed noise reduction (99.99%)
In the framework of the coupled mode model, the residual phase noise after passing through the spiral is determined by the integral of the uncompensated stroke difference between the two polarization modes. Due to the mirror symmetry, the first nonzero contribution occurs only in the order of the square of the inhomogeneity, which gives suppression:
where ε is the amplitude of fluctuations in the refractive index, L is the length of the coil. At typical values of ε·L << 1, the theoretical suppression reaches 99.9–99.99%, which is consistent with preliminary quantum topological simulations on IBM Q.
2.2. Ternary topological logic (the concept of "Mobius Beam")
To describe how GIDEON works, we introduce two key concepts that define the functioning of our infrastructure.:
Chronomaterial is a fundamental topological medium in which data is not just transmitted, but exists as a flow geometry. The information capacity of such an environment is determined not only by the bandwidth of the channel, but also by the time parameters of signal retention in a closed topological loop.
The chronal shift is a functional management tool with which the "Conductor" module adjusts the parameters of the data flow. By dynamically reconfiguring optical paths (lengthening, entanglement, or channel separation), the system achieves the required phase coherence, transferring signal correction from the electronic level to the topological one.
The computational process in GIDEON is based on three basic waveguide states, determined by the angle of spatial orientation (chirality) of the flow:
· State 0 (Docking/Identity): Basic signal transmission. The mode of the luminous flux passes without geometric transformations.
· Condition 1 (90°reorientation): spatial transformation of the polarization vector. It is used to control routing in the Nexus node.
· State 2 (180° inversion): hardware implementation of logical negation (NOT) through a topological "twist" of the channel.
· Link to the visualization of the model https://www.youtube.com/watch?v=bf5jdmhhBNk
Formalization of topological states
To move from a qualitative description to an engineering model, a formal set of discrete topological states of a Mobius beam is introduced.:
where:
S0 — docking status (0°),
S1 — the state of reorientation (90°),
S2— inversion state (180°),
S3 — mirror reorientation (270°),
S4— accumulated phase state (360°)
The transition between states is determined by the angle of the pre - adhesive rotation θ , which acts as a topological operator:
where Tθ is a topological transformation operator.
Table of topological state transitions
| Entrance condition | Operator θ | Output condition | Function |
| S0 | 0° | S0 | Docking |
| S0 | 90° | S1 | Reorientation |
| S0 | 180° | S2 | Inversion |
| S0 | 270° | S3 | Mirrored reorientation |
| S0 | 360° | S4 | Accumulation phases |
The table demonstrates the discrete nature of the transitions between the states of the system and allows us to consider the Mobius beam as a topological computational element.
Section: geometric variability of states
Flow control logic in architecture QYDYR_NEXUS is not rigidly tied to the 4-channel model. The fundamental principle of "Sphiral" is that the phase modulation of a signal is determined by the chiral symmetry of the geometry of the waveguide channel.
We classify the states of the system in terms of discrete reversal angles ($θ$), where the reversal step is determined by the type of geometric section (polygonal shape) of the active element.
A table of topological states (for example, with a triangular section):
| Mode | U-turn angle (θ) | Flow status | Description of the logic |
| S0 | 0° | Parallel (split) | Each the channel operates independently. |
| S1 | 120° | Phase deformation | The first the stage of channel cross-communication. |
| S2 | 240° | Inversion and duplication | Forming parallel pairs with chirality inversion. |
| S3 | 360° | Resonant (closed) | Equivalent to S0, but with a phase "twist" of 1 revolution. |
Note: when using a rectangular (bar) section, the system switches to a grid 0°, 90°, 180°, 270°, 360°, which expands the number of discrete computational states.
Architecture scalability: geometric variability
The fundamental logic of QYDYR_NEXUS is not limited to a fixed waveguide section configuration. GIDEON Architecture It is geometrically agnostic: the number of channels (N) and the angular discreteness of states (θ) are derived from the symmetry of the section of the working fluid.
We identify the matching rule: for the n-angle section of the waveguide, the number of stable topological states is n, and the phase reversal step is defined as 360° / n.
· Example 1 (Bar/rectangular section): n=4. States: 0°, 90°, 180°, 270°, 360°. The standard for current 4-channel backbone solutions.
· Example 2 (Triangular section): n=3. States: 0°, 120°, 240°, 360°. Optimized for systems with increased packing density with fewer channels.
This approach makes it possible to adapt the QYDYR_NEXUS hardware node to specific network tasks, from compact data transmission nodes to highly loaded multichannel computing cores, changing only the geometry of the "Spiral" inside a 3D-printed or femto-laser template.
Stability: as shown in a series of previous studies GIDEON [Ref: https://doi.org/10.5281/zenodo.18781163 ], quantum modeling of the topological configuration within the framework of the studied model demonstrated a reduction in the simulated noise effects to a level of about 99.99% within the geometry under consideration. The physical experimental verification of this result is the task of the current stage of assembly of the sphiral interferometer.
2.4. Transition to quantum verification
An important aspect of the chapter is the justification that the proposed topological logic is fully compatible with quantum environments. Preliminary simulations on IBM Quantum processors have confirmed the stability of topological states in conditions of quantum noise, which makes the GIDEON architecture a bridge between classical fiber optics and photonic quantum computing.
2.5. Minimum engineering model of QYDYR_NEXUS (Level-0 Skeleton)
To move from the theoretical model of GIDEON topological logic to an engineering implementation, the QYDYR_NEXUS system can be reduced to a minimal functional structure (Level-0 Skeleton) describing the basic physical and control components.
2.5.1. Physical layer: Sphiral interferometer (Noise Control Layer)
A sphiral interferometer is a passive optical structure based on the mirror-antisymmetric geometry of waveguides.
Main functions:
- suppression phase noise in the optical signal
- stabilization flow coherence
- interference filtering to the level of topological correction
In engineering, this module is implemented as:
- static 3D structure in the glass volume
- without active computing elements
- without logical signal processing
This layer does not perform calculations, but forms a physically stable photon propagation medium .
2.5.2. Topological layer: Nexus node (Switching Core)
The Nexus node is the central element of photon stream routing.
Main functions:
- switching input and output channels
- realization topological state transitions (S0–S4)
- forming the route of the signal through the geometry of the structure
Engineering implementation:
- MEMS / micro-mirror matrix
- fixed optical structure with active control
- spatial channel switching without digital signal processing
The Nexus functions as a topological switch, not a computing unit.
2.5.3. Control layer: The Conductor (Control Layer)
The Conductor system is a control software and logic layer that defines the configuration of the Nexus node.
Main functions:
- choice photon stream routing mode
- switching topological states (S0–S4)
- adaptation load configurations and external conditions
- processing Telemetry and feedback systems
Engineering:
- programmatic The routing controller
- entrance Data: network status and signal parameters
- weekends data: control signals for the MEMS structure
This layer is not directly involved in signal transmission and is the logical control layer of the system.
Flow topology management in the GIDEON core It is carried out by the "Conductor" module. The main mechanism for data control is Chronal shift, the process of dynamic reconfiguration of optical paths, in which the system varies the signal path to achieve the required phase coherence or time delay in a closed loop. In this context, the Sefiral space acts as a Chronomaterial, a computing environment where information capacity is determined not only by fiber bandwidth, but also by the time parameters of signal retention in a closed topological loop.
2.5.4. The streaming model of the system (System Pipeline)
Minimum functional chain QYDYR_NEXUS can be represented as:
Photon signal input → Sphiral interferometer (noise reduction, phase stabilization) → Nexus node (topological route switching) → Output transmission channel Conductor control (feedback and configuration)
2.5.5. The invariant of architecture
When scaling the system (increasing the number of channels N), the functional structure remains unchanged.:
- Sephiroth The interferometer remains a passive physical filter
- Nexus it remains a topological routing node
- The conductor It remains the controlling logic layer.
Only the geometric density and configuration of the channels change, but not the architectural roles of the components.
2.5.6. The key principle of the system
QYDYR_NEXUS is not a computing system in the classical sense, but a physically implemented topology for controlling the propagation of a photonic signal, where:
- calculation = choosing a geometric path
- logic = changing the topological state of the environment
- processing signal = physical interference
3. Engineering implementation: Architecture wireframe and scalability (N-channel matrix)
3.1. Geometric progression of channels (From triangle to polyhedron)
The visual difference in the models — the triangular "beam" (triad) and the quadrangular frame (square matrix) — demonstrates the modularity of the GIDEON architecture underlying the infrastructure system. QYDYR_NEXUS. This allows you to adapt the bandwidth of the Nexus node to the specific requirements of the backbone network, increasing the number of "faces" of the framework.
Link to the visualization https://www.youtube.com/watch?v=tLuDEXHgGNg
· Triad (Triangular section): It is optimal for basic logic gates and minimalistic filtration units.
· Square (Square section): allows you to implement full-duplex transmission with hardware channel redundancy.
· Scaling: the system allows you to increase the number of channels to N, while maintaining mirror antisymmetry. The fractal principle of the Sefira allows you to add new facets without disturbing the resonant balance of the whole.
3.2. The role of the Nexus node as a topological hub
The central node (Nexus) acts as a "chirality inversion point" in both cases.
· Regardless of the number of faces, a smooth inversion of the flow occurs in the center.
· This confirms that Nexus is an invariant of the system.: its topological function remains unchanged, even if we increase the number of input/output ports.
3.3. Practical implementation: femtosecond printing in glass
Scalability up to N channels is physically feasible only thanks to the femtosecond laser recording method in a monolithic volume of quartz glass. Unlike planar photonics, the laser can "lay" waveguides at any depth of the cube. This gives us the opportunity to pack dozens of such frameworks into a single 5x5x5 cm block, creating a switching density inaccessible to silicon chips.
4. Engineering Implementation: Sphiral Cross-Mixer and Modular integration
4.1. Architecture of the framework: from triangular to N-channel matrices of the system structures QYDYR_NEXUS is based on the topological principles of the GIDEON architecture and implements fractal scaling of waveguide nodes. Modeling and engineering analysis show that the cross-section configuration of the matrix (from triangular triads to polyhedral structures) can directly affect the throughput of the backbone node (from triangular triads to polyhedral structures) directly determines the throughput of the backbone node. Changing the geometry of the frame allows you to adapt the topological maze to specific bandwidth requirements (N-channel configuration), while maintaining a fundamental resonant balance.
To solve the problem of cumulative losses arising from cascading signal transmission, the current version of the prototype implements a radially symmetric architecture of dipoles. Dipole cells (Sephiraals) line the periphery around the central hub of the Nexus.
This solution allows you to:
· Eliminate linear accumulation of attenuation: the photon path is limited by the minimum number of transitions, regardless of the total number of channels in the matrix.
· To scale the system: an increase in the number of channels occurs by expanding the radius of the ring matrix, rather than lengthening the signal path.
· Ensure phase identity: The radial arrangement guarantees path equidistance for all channels, which is critical for high-speed data transmission.
4.2. The central slot is the "Heart" of switching
The key production breakthrough was the introduction of a single slot in the geometric center of the Nexus node.
· Production technology: The femtosecond laser recording method forms a 3D waveguide matrix inside a monolithic glass block, after which a precision cavity for the active module is formed by laser ablation.
· Modularity: this solution transforms the system into a hybrid photonic-mechanical platform. An industrial installation is installed in the central groove A MEMS matrix that controls the flows by redirecting light into the desired channels of the frame through a micro-mirror.
4.3. The Principle of "Photonic FPGA" (Optical Steering)
Flow control is performed via Optical Steering:
· Dynamic addressing: The MEMS module does not perform logical calculations, it only "activates" the necessary paths (faces) in a static glass structure.
· Energy static: switching occurs by changing the angle of the micro-mirrors, while data transmission remains passive. This ensures minimal latency and eliminates the heating characteristic of electronic DSP processors.
· Serviceability: the presence of a single slot allows you to upgrade or replace the switching module without having to reprint the entire expensive glass matrix.
· Implementation: the problem of radiation input efficiency (Coupling Efficiency) is solved at the level of the waveguide matrix architecture: the geometry of the input ports is an adiabatic gradient cone, which ensures smooth integration with the QYDYR_NEXUS topological framework, which implements the computational principles of the GIDEON architecture without the use of external alignment elements
Chapter 5. The Conductor system: dynamic control and topological protection
5.1. The Conductor's Concept: from static to reconfiguration
The Conductor system is a hardware and software complex that manages the MEMS matrix in the Nexus node. It does not directly participate in data transmission, but sets the "physical score" of the passage of the light stream. Using topological routing algorithms, the Conductor rebuilds the geometry of the path in real time, turning QYDYR_NEXUS into a reconfigurable photonic infrastructure managed by an algorithmic core. GIDEON
5.2. Operating modes (Topological logic)
The conductor activates four basic scenarios that ensure the adaptability of the system to stress and threats.:
· Mode I (Backbone): direct transmission with minimal delay. Optimized for transit of large amounts of data.
· Mode II (Parallelism): The concatenation of paths into parallel pairs for hardware load balancing.
· Mode III (Sequential): deep looping of the flow through all turns of the frame for hardware signal purification.
· Mode IV (Torsion/Secure): Fine calibration of the Berry phase to zero errors and implement topological encryption.
5.3. Hardware security: topological cryptography
In addition to software protocols, the system implements cryptography at the physical environment level.:
· Physical masking: In the "PROTECTED" mode , the data is fragmented and mixed with the reflected signal in antiphase. Interception of a part of the stream outside the Nexus node within the framework of the architecture under study potentially leads to the destruction of the coherent signal structure and loss of informative value of the transmitted data.
· Intrusion detection: any physical intervention (for example, micro-bending of fiber) disrupts phase stability, which can potentially be detected by the QydyrChessServer controller. If an anomaly is detected, the system can transfer the flow to a backup circuit.
5.4. Software verification (GIDEON v21)
To ensure the integrity of the configuration , a master model is used. Our application verifies the "topological DNA" of the node: if the hash sum of the matrix does not match the reference one, the system enters the "AWAITING..." state, blocking data transmission. This creates a closed cycle of trust: from laser recording in glass to software control.
6. Safety, performance and prospects QYDYR_NEXUS in the Digital Silk Way
6.1. Topological protection: physical invulnerability
Unlike classical encryption methods, which provide data protection at the software Layer 3+), the QYDYR_NEXUS system, operating on the basis of the GIDEON topological core, implements protection mechanisms at the physical environment level (Layer 0).
· Geometric masking: due to the mirror-antisymmetric topology of the Sphere, the information signal is physically fragmented and mixed with the reflected signal in antiphase. Intercepting part of the stream outside the Nexus node results in unreadable "white noise".
· Intrusion detection: The system works as a continuous interferometer. Any attempt to physically connect to the waveguide (micro-flex for power take-off) instantly disrupts the phase resonance. The controller "Conductor", analyzing the data from the matrix, fixes the anomaly and automatically transfers the stream to the backup circuit, leaving the attacker with distorted data.
6.2. Energy Efficiency and Layer 0: a paradigm shift
Traditional 400G+ trunks are overloaded with "hot" DSP processors, which consume up to 40% of the total energy of the communication node.
· Passive filtering: we have shifted the task of signal purification from the domain of electronics to the domain of fundamental topology. The sphiral interferometer "sterilizes" the signal inside the glass without requiring active electronic filtering.
· Energy statics: dynamic switching of paths through the central MEMS slot occurs only at the moment of configuration change. During normal data transmission, the system is completely passive, which eliminates heat generation and increases the durability of the optical infrastructure. Theoretically, the proposed approach can reduce the requirements for upgrading existing infrastructure and potentially expand the possibilities of operating existing fiber-optic lines, which requires a separate experimental verification. When assembling the prototype housing, passive thermal compensation is provided (for example, the use of materials with a low coefficient of thermal expansion for the housing or active temperature stabilization inside the unit).
Theoretically, the proposed approach can potentially expand the range of operation of existing fiber-optic lines, including infrastructure initially designed for lower transmission speeds. The practical limits of scaling require separate experimental verification.
QYDYR_NEXUS is designed as an industrially compatible infrastructure implementation of the GIDEON architecture
- Operational reliability: during assembly of the prototype body passive thermal compensation is provided through the use of materials with a low coefficient of thermal expansion (CTE), which guarantees stability of phase resonance under any temperature gradients.
- Network transparency: the system does not break the structure OTN frames and supports full transparency for OAM packages (Operations, Administration, and Maintenance), which eliminates conflicts with existing backbone network diagnostics and monitoring systems.
This integrated approach takes QYDYR_NEXUS from the laboratory concept stage to the pre-industrial engineering implementation based on the GIDEON architecture.
6.3. Validation and quantum stability
To confirm the reliability of the architecture, we conducted multi-level testing.:
· Quantum verification: preliminary modeling at IBM Quantum facilities has confirmed that the topological states of the GIDEON matrix remain stable even in conditions of high quantum noise. This opens a direct path to the integration of our nodes into promising quantum networks.
Software verification (GIDEON v21): modeling through a master file and verification of the "topological DNA" node within the framework of the model used demonstrated a reduction in simulated phase noise to a level of about 99.99%. The system functions as a self-adjusting loop for maintaining signal coherence, requiring further experimental verification.
7. Topological engineering as a new paradigm of infrastructure
7.1. Results of piloting and the current stage of assembly
The completed stage of modeling and software verification of the GIDEON v21 core has confirmed the correctness of the proposed topological model underlying the QYDYR_NEXUS system. Currently, Sfiralium Lab is in the phase of assembling a physical prototype of a sphiral interferometer.
· The purpose of the stage: practical confirmation of the results obtained by quantum modeling and conducting a series of stress tests in real optical conditions.
· Validation: This prototype will allow us to verify hardware noise annihilation and the accuracy of topological states in conditions as close as possible to backbone networks.
7.2. From experimental samples to the global network
The QYDYR_NEXUS project goes beyond computer simulations and is ready for integration into an industrial environment.
· Scalability: Our N-channel matrix allows flexible configuration of backbone nodes. The use of standard MEMS flow control solutions makes the technology compatible with existing optical components.
· Transparency (Layer 0): The system is fully integrated into current Digital Silk Way (OTN/Ethernet/DWDM) protocols, without requiring replacement of client transceivers.
7.3. The future of the QYDYR_NEXUS system: A "Live" Backbone
We consider the backbone network as a reconfigurable photonic computing complex. In the future, the development of the QYDYR_NEXUS system, operating on the basis of the GIDEON topological core, will occur in three directions:
1. Autonomous self-treatment: the expansion of the master.npy system to a global level, where each node of the network automatically supports consensus.
2. Integration with quantum networks: Using GIDEON topological stability for quantum key transfer (QKD).
3. Sovereign Photonics: creating a localized production cycle, from femtosecond waveguide printing to proprietary MEMS controllers.
Conclusion
The QYDYR_NEXUS project marks a fundamental transition from binary design to topological engineering. We are transforming the backbone network from a "passive tube" into a full—fledged photonic computing complex, where the geometry of space itself is used as an active resource - Chronomaterial. The Chronal shift controlled by the Conductor allows us to transfer signal correction from the electronic level to the topological one, ensuring absolute data security and coherence.
QYDYR_NEXUS is a point of overcoming the "silicon barrier". The successful assembly and testing of the physical interferometer at Sfiralium Lab proves that spatial geometry is the most reliable and energy—efficient method of ensuring data integrity. We invite our partners to review the results of the current tests and begin the transition to a pilot implementation of the system in the Digital Silk infrastructure. Way.
QYDYR_NEXUS: топологическая инфраструктура защищенных фотонных вычислений на базе архитектуры GIDEON
Авторы: Станислав Черненко; Олег Басаргин (Sfiralium Lab)
Введение: преодоление «кремниевого барьера» в магистральных сетях
Современные трансконтинентальные магистрали, обеспечивающие функционирование проекта «Цифровой Шелковый путь» (Digital Silk Way), достигли критической точки своего развития. С переходом к стандартам передачи данных 400G+ и выше отрасль столкнулась с физическими ограничениями масштабируемости.
Основным «информационным трением» в современных сетях становится не пропускная способность самих оптических волокон, а электронный уровень обработки сигналов. Традиционные системы опираются на активные DSP-процессоры (Digital Signal Processor) для программной коррекции ошибок и компенсации фазовых искажений. Это порождает два фундаментальных препятствия:
В данном труде представлена инфраструктурная система QYDYR_NEXUS, предлагающая смену парадигмы: перенос критических функций управления сигналом с активного программного уровня на пассивный топологический уровень. Мы предлагаем использовать свойства самой геометрии пространства для передачи данных грядущего, что позволит преодолеть «кремниевый барьер» и превратить магистраль из пассивного канала в высокоэффективный фотонный вычислительный комплекс.
1.2. Проблема DSP-процессоров: энергетика и задержки
Традиционная архитектура опирается на активные DSP-чипы (Digital Signal Processor) для программной коррекции ошибок (FEC) и компенсации фазовых искажений. Это порождает две фундаментальные проблемы:
- Тепловой барьер: энергопотребление процессоров растет экспоненциально вместе со скоростью передачи, требуя массивных систем охлаждения, что делает узлы связи энергозависимыми и хрупкими.
- Задержки (Latency): программные алгоритмы коррекции вносят микрозадержки, которые при каскадном прохождении через множество узлов магистрали становятся критичными для систем реального времени и квантовых вычислений.
1.3. Смена парадигмы: от кремния к топологии
В данном труде представлена инфраструктурная система QYDYR_NEXUS, разработанная на базе вычислительной архитектуры GIDEON. Архитектура GIDEON реализует переход от транзисторной вычислительной логики к топологической логике потоков, тогда как QYDYR_NEXUS исследует возможность практического применения данного подхода в магистральных фотонных сетях. Суть предложения заключается в переносе части функций коррекции сигнала на уровень Layer 0 посредством топологически организованной геометрии волноводов.
1.4. Цели и задачи исследования
Данная публикация ставит целью обосновать:
1. Возможность формирования высококогерентного фотонного сигнала с пониженным уровнем фазовых рассогласований.
2. Эффективность динамического управления потоками через топологический каркас (Дирижер).
3. Перспективы интеграции системы в существующую инфраструктуру без замены трансиверов, что делает решение экономически оправданным для операторов магистральных сетей.
1.4.1. Концептуальные основы архитектуры GIDEON
Для описания принципов работы системы QYDYR_NEXUS мы вводим два определяющих понятия, лежащих в основе нашей топологической логики:
Хрономатерия — это фундаментальная топологическая среда, в которой данные не просто передаются, а существуют в виде геометрии потока. Информационная емкость такой среды определяется не только пропускной способностью волокна, но и временными параметрами удержания сигнала в замкнутой топологической петле.
Хрональный сдвиг — это функциональный инструмент управления, при помощи которого модуль «Дирижер» настраивает параметры потока данных. Путем динамической реконфигурации оптических путей (удлинения, запутывания или разделения каналов) система достигает требуемой фазовой когерентности, переводя коррекцию сигналов с электронного уровня на топологический.
1.4.2. Конкурентные преимущества и сравнение с аналогами
По сравнению с существующими и разрабатываемыми методами обработки оптического сигнала, архитектура QYDYR_NEXUS предлагает принципиально иной подход:
· В отличие от активных DSP-модулей: QYDYR_NEXUS осуществляет фазовую коррекцию на пассивном физическом уровне (Layer 0). Это сводит вычислительное тепловыделение к нулю и полностью исключает каскадные алгоритмические задержки.
· В отличие от фотонных кристаллов: фотонные кристаллы опираются на жесткие, статические свойства периодической решетки. Наша архитектура, напротив, позволяет осуществлять динамическую реконфигурацию оптических путей (Хрональный сдвиг) с помощью микромеханического модуля «Дирижер».
· В отличие от топологических изоляторов: для работы топологических изоляторов требуются специфические кристаллические структуры со сложным спин-орбитальным взаимодействием. Сфираль же реализует топологическую защиту фазы исключительно за счет макроскопической 3D-геометрии волновода, что делает производство системы технологически доступным.
1.5. Связь с предшествующими исследованиями
Настоящее исследование является прикладным продолжением серии исследований и создания архитектуры GIDEON, в которых были представлены математический аппарат топологической логики, концепция сфиральной геометрии волноводов, результаты квантовой верификации на платформе IBM; моделирование фазовой устойчивости и тесты подавления шумовых эффектов. Подробные графики, методологии и результаты вычислительных экспериментов приведены в предшествующих публикациях [Ref: https://doi.org/10.5281/zenodo.18781163].
В рамках текущего этапа свития проекта Sfiralium Lab ведётся сборка физического прототипа сфирального интерферометра, предназначенного для экспериментальной верификации результатов, ранее полученных в моделировании, включая исследование аппаратного подавления фазовых рассогласований в реальных оптических условиях.
1.5.1. Экспериментальная верификация и 3D-моделирование прототипа
В рамках разработки архитектуры QYDYR_NEXUS были созданы цифровые 3D-модели ключевых компонентов системы, включая:
- сфиральный интерферометр (структура подавления фазового шума)
- топологический узел Nexus (MEMS-основа маршрутизации потоков)
- пространственная модель волноводной интеграции в стеклянной матрице
Данные модели служат промежуточным этапом между математической концепцией и физической реализацией системы.
Технологические параметры производства волноводов
Для создания физического прототипа предполагается использование метода фемтосекундной лазерной записи (Direct Laser Writing) в матрице из оптического кварцевого стекла. Формирование 3D-волноводов сфиральной топологии обеспечивается локальным изменением показателя преломления под воздействием ультракоротких импульсов. Важным фактором воспроизводимости является масштабируемость самой математической модели: центральная S-петля состоит из малых полувитков с коэффициентом масштаба 0.5 относительно основных контуров. Это позволяет делить 3D-модель на 4 базовых сегмента (квадранта) при программировании G-кода, обеспечивая высокую точность пространственного позиционирования лазера на этапе производства.
Визуализация и экспериментальные модели
| Рисунок 1. Сфиральная топология узла |
Топологический узел «Сфираль Рис.1»: принцип ламинарной инверсии хиральности оптического сигнала.
Рисунок 1. Сфиральная топология узла
Фундаментальная логика обработки данных в системе QYDYR_NEXUS базируется на двух ключевых геометрических модулях, представленных на Рисунке 1. Топологический узел „Сфираль“ (А) обеспечивает ламинарную очистку сигнала от фазовых шумов, тогда как дипольная конфигурация (Б) служит базой для прецизионного управления потоками с помощью MEMS-актуаторов
Топологическая база интерферометра Рис.2: дипольная конфигурация волноводных каналов для управления фазовым сдвигом.
Рисунок 2. дипольная конфигурация
| Рисунок 2. дипольная конфигурация |
На Рисунке 2 представлена дипольная конфигурация, служащая геометрическим базисом для нашего интерферометра. Именно эта структура волноводов задает необходимые условия для фазового сдвига. Физическая реализация интерферометра на этой основе предполагает интеграцию MEMS-приводов, которые модулируют свет, проходящий через данные геометрические контуры
- 3D модель сфирального интерферометра [https://www.youtube.com/watch?v=StS8a5VQgqs]
- Модель интеграции волноводов в стеклянную матрицу: [https://www.youtube.com/watch?v=P_jUewqGnH0]
- Демонстрация работы топологического узла Nexus: Перенос логики работы узла для n – мерного бруса как оператора количества каналов для ядра сфиральных интерферометров с предыдущей публикации [https://www.youtube.com/watch?v=bf5jdmhhBNk]
Роль данных моделей в архитектуре
Экспериментальная визуализация прототипа
В рамках проекта были разработаны 3D-модели физической реализации сфирального интерферометра в стеклянной среде.
Модели демонстрируют:
- геометрию волноводов в объёме стекла
- структуру интерференционного ядра
- возможную компоновку N-канального узла Nexus
(Материалы доступны в виде 3D-визуализаций и видеодемонстраций прототипа)
Ссылки на видео:
- https://www.youtube.com/watch?v=FHu_LIKwB5o
- https://www.youtube.com/watch?v=BX3TDFYQv48
- https://www.youtube.com/watch?v=tLuDEXHgGNg
| Рисунок 3. Иллюстрации 3D-моделей |
Иллюстрации 3D-моделей на рис.3,4.
Рисунок 3. Иллюстрации 3D-моделей
Рисунок 4. Иллюстрации 3D-моделей
Представленные 3D-структуры не являются декоративными визуализациями, а используются как:
- геометрическая проверка топологической устойчивости структуры
- предварительная валидация интерференционных путей фотонного сигнала
- визуальная форма перехода от математической модели к инженерному прототипу
Статус реализации
Данные модели представляют собой pre-physical prototype stage, предназначенный для:
- тестирования геометрии интерференции
- оценки симметрии/антисимметрии волноводных каналов
- подготовки фемтосекундной лазерной записи структуры в стекле
1.6. Архитектурная иерархия платформы: GIDEON и QYDYR_NEXUS
В рамках экосистемы Sfiralium Lab необходимо различать фундаментальную вычислительную архитектуру GIDEON и прикладную инфраструктурную систему QYDYR_NEXUS.
GIDEON представляет собой базовую топологическую вычислительную платформу (core architecture), включающую математический аппарат топологической логики, методы интерференционного управления потоками, механизмы пространственной реконфигурации, программную верификацию и принципы работы зеркально-антисимметричных волноводных структур.
QYDYR_NEXUS является специализированной прикладной реализацией архитектуры GIDEON, адаптированной для задач магистральной фотонной связи, топологической коммутации и защищённой передачи данных в инфраструктуре Digital Silk Way.
Таким образом, GIDEON выступает как фундаментальное вычислительное ядро, тогда как QYDYR_NEXUS представляет собой отраслевую инфраструктурную реализацию данной архитектуры для телекоммуникационного сектора.
2. Теоретический фундамент: топологическая логика троичности
2.1. Физика баланса: Сфираль как объемная эволюция
Традиционная фотоника ограничена планарными схемами, где логика «0» и «1» реализуется через прерывание потока. В вычислительной архитектуре GIDEON логика передачи основана на континуальной топологии потоков вместо дискретного бинарного переключения. QYDYR_NEXUS использует данный принцип как прикладную основу магистральной фотонной инфраструктуры. Фундаментальным элементом системы является Сфираль — зеркально-антисимметричная структура, представляющая собой объемную эволюцию символа Великого Предела (Тайцзи). В отличие от плоских моделей, Сфираль реализует непрерывный резонансный контур, где два витка (левый и правый) компенсируют друг друга, используя зеркально-антисимметричную геометрию волновода для аппаратной аннигиляции фазовых помех до их перехода в ошибки, требующие программной коррекции.
2.1. Физическая математика: как геометрия заменяет процессор
Часто возникает вопрос: как статичная форма («Сфираль») может выполнять функции сложного процессора? Ответ кроется в переходе от логики электронных вычислений к логике топологической обработки.
В обычном компьютере для обработки сигнала нужен ток, который проходит через логические вентили (транзисторы). Это требует времени и энергии. В нашей архитектуре сама форма волновода служит вычислительным полем.
· Геометрия как функция: представьте развязку на дороге: машина (сигнал) едет по ней, и её направление меняется само по себе — не из-за того, что водитель повернул руль, а из-за того, что дорога изогнута определенным образом. В GIDEON сигнал «проезжает» через заданные топологические изгибы (Сфираль), и его фаза или хиральность меняются автоматически. Это «вычисление на лету».
· Почему это работает без тока: геометрия «чистит» сигнал за счет физического закона сохранения импульса и фазового резонанса. Свет, проходя через «Сфираль», встречает сопротивление шуму, который просто «гасится» в изгибах формы. Это происходит без потребления электроэнергии, так как мы используем пассивную энергию самого фотонного потока.
· Аналогия: если DSP-процессор — это «регулировщик», который останавливает каждую машину, чтобы проверить её, то топологический узел — это «геометрический лабиринт», где правильный путь для данных заложен в самих стенах.
Таким образом, сложные математические операции — инверсия, фильтрация шума, маршрутизация — переведены из программного кода в физическую форму материала. Мы не «программируем» сигнал, мы «формируем пространство», через которое он проходит.
2.1.1. Математическая модель фазовой компенсации в открытой комплементарной системе
В данном разделе мы показываем, как геометрия сфирального волновода аппаратно реализует подавление фазовых искажений без активной электронной коррекции.
Геометрическая постановка
Сфираль представляет собой открытую комплементарную систему, состоящую из трёх последовательных топологических секций:
1. Левый виток — хиральность +γ
2. S-переход (ламинарная зона инверсии) — плавный поворот плоскости поляризации на 180°
3. Правый виток — хиральность –γ (зеркально-антисимметричная)
Общая длина системы много меньше длины когерентности источника, что позволяет рассматривать преобразование поляризации детерминированно.
Матричное описание (формализм Джонса)
Пусть входной сигнал описывается вектором Джонса:
Каждый элемент сфирали представим унитарной матрицей поворота плоскости поляризации.
Левый виток (поворот на угол +γ):
S-переход (инверсия, 180°):
Физически S-переход — это адиабатический поворот волновода, при котором мода сохраняет свою поляризацию относительно локальной геометрии, но в лабораторной системе координат происходит инверсия.
Правый виток (поворот на угол –γ):
Итоговое преобразование
Полная матрица системы:
Подставляем:
Вычисляем шаг за шагом.
Сначала произведение JS · JL(γ) = –JL(γ).
Затем:
Выполним умножение:
· Элемент (1,1): cosγ·cosγ + sinγ·sinγ = cos²γ + sin²γ = 1
· Элемент (1,2): cosγ·(–sinγ) + sinγ·cosγ = –cosγ sinγ + sinγ cosγ = 0
· Элемент (2,1): (–sinγ)·cosγ + cosγ·sinγ = –sinγ cosγ + cosγ sinγ = 0
· Элемент (2,2): (–sinγ)·(–sinγ) + cosγ·cosγ = sin²γ + cos²γ = 1
Таким образом:
Физический результат
Полученное выражение означает:
1. Поляризация на выходе идентична поляризации на входе (с точностью до глобального знака –1, что соответствует фазовому сдвигу π и не влияет на детектирование интенсивности).
2. Зависимость от γ полностью сократилась — система работает для любого угла поворота в витках.
3. Любые низкочастотные фазовые искажения, внесённые левым витком, автоматически компенсируются правым благодаря антисимметричной геометрии.
Топологическая устойчивость
Матрица –I коммутирует с любым унитарным преобразованием. Это означает, что малые случайные неоднородности вдоль волновода (температурные градиенты, микроизгибы) не нарушают компенсации — система топологически защищена.
Связь с заявленным подавлением шума (99.99%)
В рамках модели связанных мод остаточный фазовый шум после прохождения сфирали определяется интегралом от нескомпенсированной разности хода между двумя поляризационными модами. В силу зеркальной симметрии первый ненулевой вклад возникает только в порядке квадрата неоднородности, что даёт подавление:
где ε — амплитуда флуктуаций показателя преломления, L — длина витка. При типичных значениях ε·L << 1 теоретическое подавление достигает 99.9–99.99%, что согласуется с предварительными квантово-топологическими симуляциями на IBM Q.
2.2. Троичная топологическая логика (концепция «Бруса Мёбиуса»)
Для описания принципов работы GIDEON мы вводим два ключевых понятия, определяющих функционирование нашей инфраструктуры:
Хрономатерия — это фундаментальная топологическая среда, в которой данные не просто передаются, а существуют в виде геометрии потока. Информационная емкость такой среды определяется не только пропускной способностью канала, но и временными параметрами удержания сигнала в замкнутой топологической петле.
Хрональный сдвиг — это функциональный инструмент управления, при помощи которого модуль „Дирижер“ настраивает параметры потока данных. Путем динамической реконфигурации оптических путей (удлинения, запутывания или разделения каналов) система достигает требуемой фазовой когерентности, переводя коррекцию сигналов с электронного уровня на топологический
Вычислительный процесс в GIDEON базируется на трех базовых состояниях волновода, определяемых углом пространственной ориентации (хиральностью) потока:
· Состояние 0 (Стыковка/Identity): базовая передача сигнала. Мода светового потока проходит без геометрических преобразований.
· Состояние 1 (Реориентация 90°): пространственное преобразование вектора поляризации. Используется для управления маршрутизацией в узле Nexus.
· Состояние 2 (Инверсия 180°): аппаратная реализация логического отрицания (NOT) через топологический «перекрут» канала.
· Ссылка на визуализацию модели https://www.youtube.com/watch?v=bf5jdmhhBNk
Формализация топологических состояний
Для перехода от качественного описания к инженерной модели вводится формальное множество дискретных топологических состояний бруса Мёбиуса:
где:
S0 — состояние стыковки (0°),
S1 — состояние реориентации (90°),
S2— состояние инверсии (180°),
S3 — зеркальная реориентация (270°),
S4— состояние накопленной фазы (360°)
Переход между состояниями определяется углом предсклеечного поворота θ , который выступает в роли топологического оператора:
где Tθ — оператор топологического преобразования.
Таблица переходов топологических состояний
| Входное состояние | Оператор θ | Выходное состояние | Функция |
| S0 | 0° | S0 | Стыковка |
| S0 | 90° | S1 | Реориентация |
| S0 | 180° | S2 | Инверсия |
| S0 | 270° | S3 | Зеркальная реориентация |
| S0 | 360° | S4 | Накопление фазы |
Таблица демонстрирует дискретный характер переходов между состояниями системы и позволяет рассматривать брус Мёбиуса как топологический вычислительный элемент.
Раздел: геометрическая вариативность состояний
Логика управления потоком в архитектуре QYDYR_NEXUS не является жестко привязанной к 4-канальной модели. Фундаментальный принцип «Сфирали» заключается в том, что фазовая модуляция сигнала определяется хиральной симметрией геометрии волноводного канала.
Мы классифицируем состояния системы через дискретные углы разворота ($θ$), где шаг разворота (step) определяется типом геометрического сечения (полигональной формой) активного элемента.
Таблица топологических состояний (для примера с треугольным сечением):
| Режим | Угол разворота (θ) | Состояние потока | Описание логики |
| S0 | 0° | Параллельное (разделённое) | Каждый канал работает независимо. |
| S1 | 120° | Фазовая деформация | Первый этап кросс-связи каналов. |
| S2 | 240° | Инверсия и дублирование | Формирование параллельных пар с инверсией хиральности. |
| S3 | 360° | Резонансное (замкнутое) | Эквивалентно S0, но с фазовым «перекрутом» на 1 оборот. |
Примечание: при использовании прямоугольного (брускового) сечения система переходит на сетку 0°, 90°, 180°, 270°, 360°, что расширяет количество дискретных вычислительных состояний.
Масштабируемость архитектуры: геометрическая вариативность
Фундаментальная логика QYDYR_NEXUS не ограничена фиксированной конфигурацией сечения волновода. Архитектура GIDEON является геометрически агностической: количество каналов (N) и угловая дискретность состояний (θ) являются производными от симметрии сечения рабочего тела.
Мы выделяем правило соответствия: для n-угольного сечения волновода количество стабильных топологических состояний равно n, а шаг фазового разворота определяется как 360° / n.
· Пример 1 (Брусковое/прямоугольное сечение): n=4. Состояния: 0°, 90°, 180°, 270°, 360°. Стандарт для текущих 4-канальных магистральных решений.
· Пример 2 (Треугольное сечение): n=3. Состояния: 0°, 120°, 240°, 360°. Оптимизировано для систем с повышенной плотностью упаковки при меньшем количестве каналов.
Данный подход позволяет адаптировать аппаратный узел QYDYR_NEXUS под конкретные задачи сети — от компактных узлов передачи данных до высоконагруженных многоканальных вычислительных ядер, изменяя лишь геометрию «Сфирали» внутри 3D-печатного или фемто-лазерного шаблона.
Стабильность: как показано в серии предшествующих исследований GIDEON [Ref: https://doi.org/10.5281/zenodo.18781163], квантовое моделирование топологической конфигурации в рамках исследуемой модели продемонстрировало снижение моделируемых шумовых эффектов до уровня порядка 99.99% в пределах рассматриваемой геометрии. Физическая экспериментальная верификация данного результата является задачей текущего этапа сборки сфирального интерферометра.
2.4. Переход к квантовой верификации
Важным аспектом главы является обоснование того, что предложенная топологическая логика полностью совместима с квантовыми средами. Предварительное моделирование на процессорах IBM Quantum подтвердило устойчивость топологических состояний в условиях квантового шума, что делает архитектуру GIDEON мостом между классической волоконной оптикой и фотонными квантовыми вычислениями.
2.5. Минимальная инженерная модель QYDYR_NEXUS (Level-0 Skeleton)
Для перехода от теоретической модели топологической логики GIDEON к инженерной реализации система QYDYR_NEXUS может быть редуцирована до минимальной функциональной структуры (Level-0 Skeleton), описывающей базовые физические и управляющие компоненты.
2.5.1. Физический уровень: Сфиральный интерферометр (Noise Control Layer)
Сфиральный интерферометр представляет собой пассивную оптическую структуру, основанную на зеркально-антисимметричной геометрии волноводов.
Основные функции:
- подавление фазового шума в оптическом сигнале
- стабилизация когерентности потока
- интерференционная фильтрация до уровня топологической коррекции
Инженерно данный модуль реализуется как:
- статическая 3D-структура в объёме стекла
- без активных вычислительных элементов
- без логической обработки сигнала
Данный уровень не выполняет вычисления, а формирует физически стабилизированную среду распространения фотонного сигнала.
2.5.2. Топологический уровень: узел Nexus (Switching Core)
Узел Nexus представляет собой центральный элемент маршрутизации фотонных потоков.
Основные функции:
- переключение входных и выходных каналов
- реализация топологических переходов состояний (S0–S4)
- формирование маршрута сигнала через геометрию структуры
Инженерная реализация:
- MEMS / микрозеркальная матрица
- фиксированная оптическая структура с активным управлением
- пространственная коммутация каналов без цифровой обработки сигнала
Nexus функционирует как топологический коммутатор, а не вычислительный блок.
2.5.3. Управляющий уровень: Дирижёр (Control Layer)
Система «Дирижёр» представляет собой управляющий программно-логический слой, задающий конфигурацию узла Nexus.
Основные функции:
- выбор режима маршрутизации фотонных потоков
- переключение топологических состояний (S0–S4)
- адаптация конфигурации под нагрузку и внешние условия
- обработка телеметрии и обратной связи системы
Инженерно:
- программный контроллер маршрутизации
- входные данные: состояние сети и параметры сигналов
- выходные данные: управляющие сигналы для MEMS-структуры
Данный уровень не участвует в передаче сигнала напрямую и является логическим управляющим слоем системы.
Управление топологией потока в ядре GIDEON осуществляется модулем "Дирижер". Основным механизмом контроля данных является Хрональный сдвиг — процесс динамической реконфигурации оптических путей, при котором система варьирует путь сигнала, достигая требуемой фазовой когерентности или временной задержки в замкнутом цикле Сфирали. В данном контексте пространство Сфирали выступает как Хрономатерия — вычислительная среда, где информационная емкость определяется не только пропускной способностью волокна, но и временными параметрами удержания сигнала в замкнутой топологической петле
2.5.4. Потоковая модель системы (System Pipeline)
Минимальная функциональная цепочка QYDYR_NEXUS может быть представлена как:
Вход фотонного сигнала → Сфиральный интерферометр (подавление шума, стабилизация фазы) → Узел Nexus (топологическое переключение маршрута) → Выходной канал передачи ↺ Управление через Дирижёр (обратная связь и конфигурация)
2.5.5. Инвариант архитектуры
При масштабировании системы (увеличении числа каналов N) сохраняется неизменная функциональная структура:
- Сфиральный интерферометр остаётся пассивным физическим фильтром
- Nexus остаётся узлом топологической маршрутизации
- Дирижёр остаётся управляющим логическим слоем
Изменяется только геометрическая плотность и конфигурация каналов, но не архитектурные роли компонентов.
2.5.6. Ключевой принцип системы
QYDYR_NEXUS представляет собой не вычислительную систему в классическом смысле, а физически реализуемую топологию управления распространением фотонного сигнала, где:
- вычисление = выбор геометрического пути
- логика = изменение топологического состояния среды
- обработка сигнала = физическая интерференция
3. Инженерная реализация: Архитектура каркаса и масштабируемость (N-канальная матрица)
3.1. Геометрическая прогрессия каналов (От треугольника к многограннику)
Визуальное различие в моделях — треугольный «брус» (триада) и четырехугольный каркас (квадратная матрица) — демонстрирует модульность архитектуры GIDEON, лежащей в основе инфраструктурной системы QYDYR_NEXUS. Это позволяет адаптировать пропускную способность узла Nexus под конкретные требования магистральной сети, увеличивая количество «граней» каркаса.
Ссылка на визуализацию https://www.youtube.com/watch?v=tLuDEXHgGNg
· Триада (Треугольное сечение): оптимальна для базовых логических вентилей и минималистичных узлов фильтрации.
· Квадрат (Четырехугольное сечение): позволяет реализовать полнодуплексную передачу с аппаратным резервированием каналов.
· Масштабирование: система позволяет наращивать количество каналов до N, сохраняя зеркальную антисимметрию. Фрактальный принцип Сфирали позволяет добавлять новые грани без нарушения резонансного баланса целого.
3.2. Роль узла Nexus как топологического концентратора
Центральный узел (Nexus) в обоих случаях выполняет роль «точки инверсии хиральности».
· Независимо от количества граней, в центре происходит плавная инверсия потока.
· Это подтверждает, что Nexus — это инвариант системы: его топологическая функция остается неизменной, даже если мы увеличиваем число входных/выходных портов.
3.3. Практическая реализация: фемтосекундная печать в стекле
Масштабируемость до N-каналов физически реализуема только благодаря методу фемтосекундной лазерной записи в монолитном объеме кварцевого стекла. В отличие от планарной фотоники, лазер может «прокладывать» волноводы на любой глубине куба. Это дает нам возможность упаковывать десятки таких каркасов в один блок размером 5х5х5 см, создавая плотность коммутации, недоступную кремниевым чипам.
4. Инженерная реализация: Сфиральный Кросс-Миксер и модульная интеграция
4.1. Архитектура каркаса: от треугольных до N-канальных матриц Конструктив системы QYDYR_NEXUS базируется на топологических принципах архитектуры GIDEON и реализует фрактальное масштабирование волноводных узлов. Моделирование и инженерный анализ показывают, что конфигурация сечения матрицы (от треугольных триад до многогранных структур) может напрямую влиять на пропускную способность магистрального узла (от треугольных триад до многогранных структур) напрямую определяет пропускную способность магистрального узла. Изменение геометрии каркаса позволяет адаптировать топологический лабиринт под конкретные требования пропускной способности (N-канальная конфигурация), сохраняя при этом фундаментальный резонансный баланс.
Для решения задачи кумулятивных потерь, возникающих при каскадном прохождении сигнала, в текущей версии прототипа реализована радиально-симметричная архитектура диполей. Дипольные ячейки (Сфирали) выстраиваются по периферии вокруг центрального концентратора Nexus.
Данное решение позволяет:
· Исключить линейное накопление затухания: путь фотона ограничен минимальным количеством переходов, независимо от общего числа каналов в матрице.
· Масштабировать систему: увеличение количества каналов происходит путем расширения радиуса кольцевой матрицы, а не удлинения пути прохождения сигнала.
· Обеспечить фазовую идентичность: радиальное расположение гарантирует эквидистантность путей для всех каналов, что критически важно для высокоскоростной передачи данных.
4.2. Центральный слот — «Сердце» коммутации
Ключевым производственным прорывом стало внедрение единого посадочного места (паза) в геометрическом центре узла Nexus.
· Технология производства: метод фемтосекундной лазерной записи формирует 3D-матрицу волноводов внутри монолитного блока стекла, после чего методом лазерной абляции формируется прецизионная полость для активного модуля.
· Модульность: такое решение превращает систему в гибридную фотонно-механическую платформу. В центральный паз устанавливается промышленная MEMS-матрица, которая управляет потоками, перенаправляя свет в нужные каналы каркаса через микрозеркала.
4.3. Принцип «Фотонного FPGA» (Optical Steering)
Управление потоками осуществляется через Optical Steering:
· Динамическая адресация: MEMS-модуль не выполняет логические вычисления, он лишь «активирует» нужные пути (грани) в статичной стеклянной структуре.
· Энергетическая статика: коммутация происходит путем изменения угла наклона микрозеркал, при этом передача данных остается пассивной. Это обеспечивает минимальную задержку (low latency) и исключает нагрев, характерный для электронных DSP-процессоров.
· Сервисопригодность: наличие единого слота позволяет проводить апгрейд или замену коммутационного модуля без необходимости перепечатки всей дорогостоящей стеклянной матрицы.
· Реализация: проблема эффективности ввода излучения (Coupling Efficiency) решена на уровне архитектуры волноводной матрицы: геометрия входных портов представляет собой адиабатический градиентный конус, обеспечивающий плавное с топологическим каркасом QYDYR_NEXUS, реализующим вычислительные принципы архитектуры GIDEON без использования внешних юстировочных элементов
Глава 5. Система «Дирижер»: динамическое управление и топологическая защита
5.1. Концепция Дирижера: от статики к реконфигурации
Система «Дирижер» — это программно-аппаратный комплекс, который управляет MEMS-матрицей в узле Nexus. Он не участвует в передаче данных напрямую, но задает «физическую партитуру» прохождения светового потока. Используя алгоритмы топологической маршрутизации, «Дирижер» в реальном времени перестраивает геометрию пути, превращая QYDYR_NEXUS в реконфигурируемую фотонную инфраструктуру, управляемую алгоритмическим ядром GIDEON
5.2. Режимы работы (Топологическая логика)
Дирижер активирует четыре базовых сценария, обеспечивающих адаптивность системы к нагрузке и угрозам:
· Режим I (Магистральный): прямая передача с минимальной задержкой. Оптимизировано для транзита больших объемов данных.
· Режим II (Параллелизм): заузливание путей в параллельные пары для аппаратной балансировки нагрузки.
· Режим III (Последовательный): глубокое зацикливание потока через все витки каркаса для аппаратной очистки сигнала.
· Режим IV (Торсионный/Защищенный): тонкая калибровка фазы Берри для обнуления ошибок и реализации топологического шифрования.
5.3. Аппаратная безопасность: топологическая криптография
В дополнение к программным протоколам система реализует криптографию на уровне физической среды:
· Физическая маскировка: в режиме «PROTECTED» данные фрагментируются и смешиваются с отраженным сигналом в противофазе. Перехват части потока вне узла Nexus в рамках исследуемой архитектуры потенциально приводит к разрушению когерентной структуры сигнала и потере информативности передаваемых данных.
· Детектирование вторжений: любое физическое вмешательство (например, микроизгиб волокна) нарушает фазовую стабильность, что потенциально может фиксироваться контроллером QydyrChessServer. При обнаружении аномалии система может переводить поток на резервный контур.
5.4. Программная верификация (GIDEON v21)
Для обеспечения целостности конфигурации используется мастер-модель Наше приложение верифицирует «топологическое ДНК» узла: если хеш-сумма матрицы не совпадает с эталонной, система переходит в состояние «AWAITING...», блокируя передачу данных. Это создает замкнутый цикл доверия: от лазерной записи в стекле до программного управления.
6. Безопасность, производительность и перспективы QYDYR_NEXUS в Digital Silk Way
6.1. Топологическая защита: физическая неуязвимость
В отличие от классических методов шифрования, которые обеспечивают защиту данных на уровне программного обеспечения (Layer 3+), система QYDYR_NEXUS, функционирующая на базе топологического ядра GIDEON, реализует механизмы защиты на уровне физической среды (Layer 0).
· Геометрическая маскировка: благодаря зеркально-антисимметричной топологии Сфирали, информационный сигнал физически фрагментируется и смешивается с отраженным сигналом в противофазе. Перехват части потока вне узла Nexus приводит к получению нечитаемого «белого шума».
· Детектирование вторжений: система работает как непрерывный интерферометр. Любая попытка физического подключения к волноводу (микроизгиб для отбора мощности) мгновенно нарушает фазовый резонанс. Контроллер «Дирижер», анализируя данные с матрицы, фиксирует аномалию и автоматически переводит поток на резервный контур, оставляя злоумышленника с искаженными данными.
6.2. Энергоэффективность и Layer 0: смена парадигмы
Традиционные магистрали 400G+ перегружены «горячими» DSP-процессорами, которые потребляют до 40% всей энергии узла связи.
· Пассивная фильтрация: мы перенесли задачу очистки сигнала из домена электроники в домен фундаментальной топологии. Сфиральный интерферометр «стерилизует» сигнал внутри стекла, не требуя активной электронной фильтрации.
· Энергетическая статика: динамическое переключение путей через центральный MEMS-слот происходит только в момент смены конфигурации. При штатной передаче данных система абсолютно пассивна, что исключает тепловыделение и повышает долговечность оптической инфраструктуры. Теоретически предложенный подход может снизить требования к модернизации существующей инфраструктуры и потенциально расширить возможности эксплуатации существующих волоконно-оптических линий, что требует отдельной экспериментальной верификации. при сборке корпуса прототипа предусмотрена пассивная термокомпенсация (например, использование материалов с низким коэффициентом теплового расширения для корпуса или активная стабилизация температуры внутри блока).
Теоретически предложенный подход может потенциально расширить диапазон эксплуатации существующих волоконно-оптических линий, включая инфраструктуру, изначально рассчитанную на более низкие скорости передачи. Практические пределы масштабирования требуют отдельной экспериментальной верификации.
QYDYR_NEXUS спроектирован как промышленно совместимая инфраструктурная реализация архитектуры GIDEON
- Эксплуатационная надежность: при сборке корпуса прототипа предусмотрена пассивная термокомпенсация за счет использования материалов с низким коэффициентом теплового расширения (CTE), что гарантирует стабильность фазового резонанса при любых температурных градиентах.
- Сетевая прозрачность: система не нарушает структуру фреймов OTN и поддерживает полную прозрачность для OAM-пакетов (Operations, Administration, and Maintenance), что исключает конфликты с существующими системами диагностики и мониторинга магистральных сетей.
Такой комплексный подход переводит QYDYR_NEXUS из стадии лабораторной концепции в направление прединдустриальной инженерной реализации, основанной на архитектуре GIDEON.
6.3. Валидация и квантовая устойчивость
Для подтверждения надежности архитектуры мы провели многоуровневое тестирование:
· Квантовая верификация: предварительное моделирование на мощностях IBM Quantum подтвердило, что топологические состояния матрицы GIDEON сохраняют устойчивость даже в условиях высокого квантового шума. Это открывает прямой путь к интеграции наших узлов в перспективные квантовые сети.
Программная верификация (GIDEON v21): моделирование через мастер-файл и верификацию «топологического ДНК» узла в рамках используемой модели продемонстрировало снижение моделируемых фазовых шумов до уровня порядка 99.99%. Система функционирует как самонастраивающийся контур поддержания когерентности сигнала, требующий дальнейшей экспериментальной верификации.
7. Топологическая инженерия как новая парадигма инфраструктуры
7.1. Итоги пилотирования и текущий этап сборки
Завершённый этап моделирования и программной верификации ядра GIDEON v21 подтвердил корректность предложенной топологической модели, лежащей в основе системы QYDYR_NEXUS. В настоящий момент Sfiralium Lab находится в фазе сборки физического прототипа сфирального интерферометра.
· Цель этапа: практическое подтверждение результатов, полученных при квантовом моделировании, и проведение серии стресс-тестов в реальных оптических условиях.
· Валидация: данный прототип позволит нам верифицировать аппаратную аннигиляцию шума и точность топологических состояний в условиях, максимально приближенных к магистральным сетям.
7.2. От экспериментальных образцов к глобальной сети
Проект QYDYR_NEXUS выходит за рамки компьютерных симуляций и готов к интеграции в промышленную среду.
· Масштабируемость: наша N-канальная матрица позволяет гибко конфигурировать магистральные узлы. Использование стандартных MEMS-решений для управления потоками делает технологию совместимой с существующими оптическими компонентами.
· Прозрачность (Layer 0): система полностью интегрируется в текущие протоколы Digital Silk Way (OTN/Ethernet/DWDM), не требуя замены клиентских трансиверов.
7.3. Грядущее системы QYDYR_NEXUS: «Живая» магистраль
Мы рассматриваем магистральную сеть как реконфигурируемый фотонный вычислительный комплекс. В перспективе свитие системы QYDYR_NEXUS, функционирующей на базе топологического ядра GIDEON, будет происходить по трем направлениям:
1. Автономное самолечение: расширение системы master.npy до глобального уровня, где каждый узел сети автоматически поддерживает консенсус.
2. Интеграция с квантовыми сетями: использование топологической стабильности GIDEON для передачи квантовых ключей (QKD).
3. Суверенная фотоника: создание локализованного цикла производства — от фемтосекундной печати волноводов до собственных MEMS-контроллеров.
Заключение
Проект QYDYR_NEXUS знаменует собой фундаментальный переход от бинарного проектирования к топологической инженерии. Мы трансформируем магистральную сеть из «пассивной трубы» в полноценный фотонный вычислительный комплекс, где сама геометрия пространства используется как активный ресурс — Хрономатерия. Управляемый Дирижером Хрональный сдвиг позволяет нам перенести коррекцию сигналов с электронного уровня на топологический, обеспечивая абсолютную защищенность и когерентность данных.
QYDYR_NEXUS — это точка преодоления «кремниевого барьера». Успешная сборка и тестирование физического интерферометра в Sfiralium Lab доказывают, что геометрия пространства — самый надежный и энергоэффективный метод обеспечения целостности данных. Мы приглашаем партнеров к ознакомлению с результатами текущих испытаний и началу перехода к пилотному внедрению системы в инфраструктуру Digital Silk Way.
Share
